Ispezione Rivestimenti Anticorrosivi Industriali

Norme ISO, Controlli Obbligatori e Errori da Evitare

Controllo qualità completo del ciclo di protezione anticorrosiva secondo standard ISO 8501, ISO 8502 e procedure FROSIO: dalla preparazione superficiale alla validazione finale del coating.

---

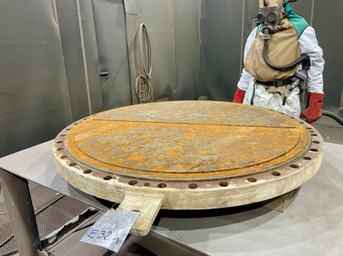

VALUTAZIONE INIZIALE DEL SUPPORTO

Identificazione del grado di corrosione (ISO 8501-1)

Prima di qualsiasi intervento viene eseguita una ispezione visiva preliminare del componente metallico per determinare lo stato della superficie.

La classificazione del grado di corrosione viene effettuata secondo:

Grado	Condizione superficie
A	Acciaio laminato senza corrosione
B	Inizio ossidazione
C	Corrosione diffusa
D	Corrosione severa con pitting

Questo passaggio stabilisce:

• livello di preparazione necessario

• tipo di abrasivo

• ciclo protettivo richiesto

PREPARAZIONE SUPERFICIALE

Sabbiatura abrasiva (ISO 8501-2 per superfici precedentemente verniciate)

La superficie viene preparata mediante abrasive blasting per:

• rimuovere ossidi e contaminanti

• creare ancoraggio meccanico

• garantire adesione del coating

Standard di riferimento: ISO 8501-2 — Sa Grade

Tipicamente richiesto: Sa 2½ — Near White Metal Blast Cleaning

Caratteristiche

• assenza quasi totale di ruggine e calamina

• superficie metallica uniforme

• profilo di rugosità controllato

CONTROLLO CONDIZIONI CLIMATICHE / AMBIENTALI

ISO 8502-4 + ISO 12944 Practice

Prima dell’applicazione del coating vengono misurati:

• Temperatura aria (Ta)

• Temperatura superficie (Ts)

• Umidità relativa (RH%)

• Punto di rugiada (Td)

Strumento: Elcometer 319 Dew Point Meter

Lo strumento viene appoggiato direttamente sul metallo sabbiato e serve a confrontare:

Temperatura acciaio vs punto di rugiada.

Concetto chiave: Dew Point (Punto di rugiada)

Il dew point è la temperatura alla quale l’umidità dell’aria diventa acqua. Regola fondamentale: Ts ≥ Td + 3°C

Questo evita:

• condensazione invisibile

• corrosione flash

• distacco precoce del coating

Perché si fa

• Se la superficie è troppo vicina al punto di rugiada si può formare condensa invisibile → perdita adesione e difetti (crateri, opacità, distacchi).

• In ambito industriale si lavora tipicamente con ΔT minimo richiesto da specifica (es. ≥ 3°C), e si verifica che UR%/temperatura rientrino nella finestra applicativa del prodotto.

ISO 8503 – RUGOSITÀ/ PROFILO SUPERFICIALE

Perché è fondamentale dopo la sabbiatura

Dopo aver individuato il grado di corrosione ed eseguito la sabbiatura, non è sufficiente avere una superficie visivamente pulita: è necessario verificare che sia stata creata la corretta rugosità superficiale, chiamata anche profilo di ancoraggio.

Questo controllo viene eseguito secondo la norma ISO 8503-1/2, utilizzando un comparatore di rugosità.

Perché si controlla la rugosità

La sabbiatura crea micro-picchi e micro-valli sulla superficie dell’acciaio, chiamati profilo di ancoraggio. Questo profilo consente alla vernice di legarsi meccanicamente al supporto.

• Rugosità troppo bassa → scarsa adesione del coating

• Rugosità troppo alta → copertura non uniforme e rischio corrosione

• Rugosità corretta → massima durata del sistema anticorrosivo

Come si esegue la prova

L’ispettore confronta la superficie sabbiata con un comparatore standardizzato, dotato di campioni di rugosità (Fine, Medium, Coarse, X Coarse, o valori in µm).

Il controllo avviene:

1. su zone rappresentative della superficie;

2. tramite confronto visivo e tattile con i campioni;




Cosa verifica realmente il test

Non misura lo spessore, ma il profilo superficiale creato dalla sabbiatura:

• altezza dei picchi,

• profondità delle valli,

• idoneità della superficie alla verniciatura.

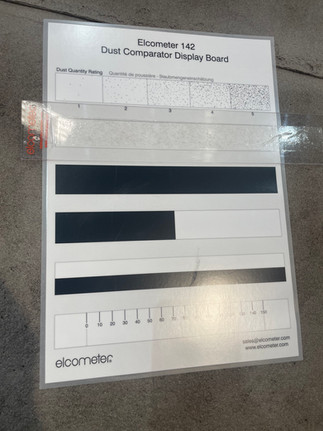

CONTROLLO CONTAMINAZIONE DA POLVERE

ISO 8502-3 — Dust Tape Test Elcometer 142

Dopo la sabbiatura la superficie viene controllata per verificare la presenza di polveri residue.

Procedura:

1. applicazione nastro normato trasparente

2. pressione uniforme sulla superficie

3. rimozione del nastro

4. confronto con scala di riferimento ISO




Criteri di accettazione

ISO 8502-3 non stabilisce un limite di accettazione. La norma definisce esclusivamente il metodo di misura. Se è presente una specifica tecnica o contrattuale, il criterio di accettazione deve fare riferimento esclusivamente a quella. In assenza di specifiche contrattuali, è prassi considerare:

Rating	Contaminazione	Valutazione
0	nulla	accettabile
1	minima	accettabile
2	moderata	generalmente accettabile
3	significativa	generalmente non accettabile
4–5	elevata	non accettabile

Nota tecnica

In assenza di specifica, generalmente richiesto ≤ Rating 2. La polvere residua compromette l’adesione del rivestimento e può generare difetti prematuri.

CONTROLLO CONTAMINAZIONE SALINA (SALI SOLUBILI)

ISO 8502-6 e ISO 8502-9 Estrazione dei sali (Metodo Bresle)

ISO 8502-6 — Estrazione dei sali (Bresle Patch)

Cosa si fa

1. Si applica una patch Bresle (membrana adesiva con camera interna) sulla superficie.

2. Si inietta nella patch un volume noto di acqua deionizzata (tramite siringa).

3. Si “massaggia”/agita delicatamente per un tempo definito, così i sali solubili presenti sulla superficie passano nell’acqua.

Si recupera la soluzione con la siringa.

Perché si fa

I sali (cloruri, solfati, nitrati) sono spesso invisibili, ma sono una delle cause principali di:

• blistering (bolle osmotiche)

• corrosione sottofilm

• sfogliamento nel tempo

ISO 8502-9 — Misura della conducibilità e calcolo (equivalente NaCl)

Cosa si fa

1. La soluzione estratta viene misurata con un conduttivimetro.

2. Si converte la conducibilità in concentrazione di sali e si esprime il risultato come mg/m² (o µg/cm²) di NaCl equivalente secondo la procedura ISO.

Perché si fa

• Permette un valore numerico confrontabile con i limiti di specifica (cliente/progetto). Se fuori limite → lavaggio, ri-sabbiatura o trattamento, prima della verniciatura.

APPLICAZIONE DEL SISTEMA DI VERNICIATURA

Il ciclo protettivo viene applicato secondo specifica tecnica:

• primer anticorrosivo

• eventuali intermedi

• finitura protettiva




Durante l’applicazione vengono controllati:

• uniformità film

• assenza colature

• copertura completa geometrie critiche

CONTROLLO SPESSORE RIVESTIMENTO UMIDO

(ISO 2808 — Metodo pettine WFT)

Questo controllo avviene DURANTE l’applicazione della vernice, quando il film è ancora fresco utilizzando come strumento il Wet Film Thikness Gauge ovvero il pettine WFT.

Procedura

• il pettine viene appoggiato verticalmente sulla vernice fresca

• i denti graduati indicano lo spessore immediato applicato

• si legge l’ultimo dente bagnato




Scopo principale

✅ verificare che lo spessore applicato porterà al DFT richiesto dopo essiccazione

✅ correggere subito l’applicazione

✅ evitare rilavorazioni costose

CONTROLLO SPESSORE RIVESTIMENTO FILM SECCO (DFT)

ISO 19840

Dopo aver superato il controllo del DFT si ultima il rivestimento e si verifica lo spessore reale del rivestimento dopo essiccazione.

È il parametro che determina:

✅ durata anticorrosiva

✅ conformità alle specifiche cliente

✅ accettazione finale del componente

HOLIDAY TEST / POROSITY TEST

Ispezione Rivestimenti Anticorrosivi Industriali- Cos’è questo test?

È il controllo delle porosità o difetti passanti del coating tramite uno strumento ad alta tensione (High Voltage Holiday Detector).

Serve a verificare che il rivestimento protettivo:

✅ sia continuo

✅ non presenti microfori

✅ non abbia bassi spessori

✅ non abbia crateri o mancanze invisibili a occhio nudo

In pratica: controlla se il metallo sotto è ancora elettricamente raggiungibile.

Al termine di tutte le verifiche viene redatto il report finale di ispezione, documento fondamentale che raccoglie e sintetizza l’intero processo di controllo qualità eseguito sul componente. Nel report vengono registrate in modo chiaro e tracciabile:

• le condizioni iniziali del manufatto e le attività di preparazione superficiale effettuate, inclusa la sabbiatura e il grado di pulizia raggiunto;

• tutti i risultati delle prove e delle misurazioni, tra cui il controllo della contaminazione da polvere secondo ISO 8502-3 (Dust Tape Test), la verifica della contaminazione salina mediante metodo Bresle ISO 8502-6/9, il monitoraggio delle condizioni climatiche e del punto di rugiada, il profilo di rugosità della superficie, nonché i controlli di spessore del rivestimento sia in fase umida (WFT) sia a film secco (DFT);

• l’elenco degli strumenti utilizzati, con eventuali riferimenti di calibrazione e identificazione degli strumenti, a garanzia dell’affidabilità metrologica delle misure;

• eventuali non conformità riscontrate durante le fasi ispettive e le relative azioni correttive adottate, quali pulizie supplementari, rilavorazioni o riprese del rivestimento.

L'Ispezione ai Rivestimenti Anticorrosivi Industriali è volta a garantire la completa tracciabilità del ciclo di protezione anticorrosiva. Attraverso una registrazione accurata e verificabile di tutte le attività svolte, è possibile dimostrare la conformità alle specifiche tecniche e contrattuali, assicurare la qualità del lavoro eseguito e ridurre significativamente il rischio di contestazioni durante le fasi di collaudo, messa in servizio o esercizio dell’impianto nel tempo.

Il report finale non solo è una prova di conformità, ma anche uno strumento tecnico di riferimento per la manutenzione futura e per la valutazione delle prestazioni del rivestimento lungo l’intero ciclo di vita del componente.
